Настройка отображения изолиний

В категории “Isolines” находятся свойства для настройки отображения изолиний.

Если вкладки “Properties” (Свойства) нет на экране, ее можно открыть выбрав в главном меню пункт “Window-> Show view-> Properties”.

wikience_properties_tab

Isolines

Настраивает отображение изолиний (см. ниже).

В таблице указан перечень свойств для настройки отображения изолиний
Свойство Значение
Show Включить/выключить отображение изолиний
Click for value Включить/выключить пометку изолинии
Step Шаг для расчета уровней построения изолиний
Line width Толщина изолиний

Пометка изолиний

Для изолиний по умолчанию не отображается значение переменной (уровня), для которой она была построена. Для того, чтобы пометить изолинию ее значением, установите свойство “Click for value” = true. Затем выбирите любую точку на изолинии, в которой Вы желаете поставить отметку. Щелкните курсором мыши по выбранной точке на изолинии.

Для снятия отметки изолинии, щелкните в произвольном месте этой же изолинии.

MERRA_LAI_LeafAreIndex_28Aug2010_ZoomSouthAmerica_labeled

Изолинии с пометками (индекс растительности LAI из NASA MERRA).

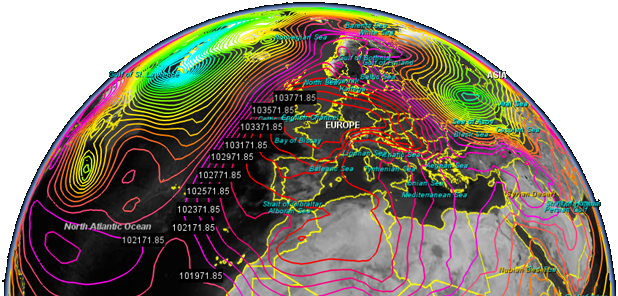

Wikience-isolines-captions

Изолинии с пометками (изобары, паскаль).

Уровни для построения изолиний

Свойство “Step” задает шаг с которым выполняется построение изолиний. Уровни для построения вычисляются следующим образом (в таблице указаны значения свойств, по которым вычислены уровни, приведенные ниже).

Свойство Числовое значение для примера
Minimum value 200.32278 (категория “Color gradient”)
Maximum value 314.57278 (категория “Color gradient”)
Step 5 (категория “Isolines”)

Для приведенных в таблице значений свойств получится 24 уровня (c шагом 5 начиная с минимального значения 200.32278):

200.32278	205.32278	210.32278	215.32278
220.32278	225.32278	230.32278	235.32278
240.32278	245.32278	250.32278	255.32278
260.32278	265.32278	270.32278	275.32278
280.32278	285.32278	290.32278	295.32278
300.32278	305.32278	310.32278

Количество уровней не может быть произвольным. Оно ограничено определенным значением, которое зависит от текущей версии Climate Wikience.

Например, если максимальное количество уровней равно 50, а шаг вместо 5 будет задан 1, то изолинии будут построены только для первых 50 уровней (200.32278 – 249.32278).
